Le circulateur de chauffage est l'un des composants les plus discrets mais les plus essentiels de votre installation de chauffage central. Sans lui, l'eau chaude produite par votre chaudière ne circulerait pas dans les tuyaux et vos radiateurs resteraient froids. Pourtant, la plupart des propriétaires ne savent pas ce qu'est un circulateur, comment il fonctionne, ni comment diagnostiquer une panne. Ce guide complet vous explique tout sur le circulateur de chauffage : son rôle, ses pannes courantes, comment le remplacer et pourquoi upgrader vers un modèle à haute efficacité peut vous faire économiser de l'argent.
Qu'est-ce qu'un circulateur de chauffage ?
Un circulateur de chauffage (aussi appelé pompe de circulation ou circulateur hydraulique) est une petite pompe électrique intégrée dans le circuit de chauffage central. Son rôle est simple mais vital : faire circuler l'eau chaude depuis la chaudière vers les radiateurs et les planchers chauffants, puis ramener l'eau refroidie vers la chaudière pour être réchauffée.
Sans circulateur, la thermosiphon naturel (circulation par différence de densité de l'eau chaude et froide) serait insuffisant pour les installations modernes, surtout dans les maisons à plusieurs étages ou avec des circuits longs.

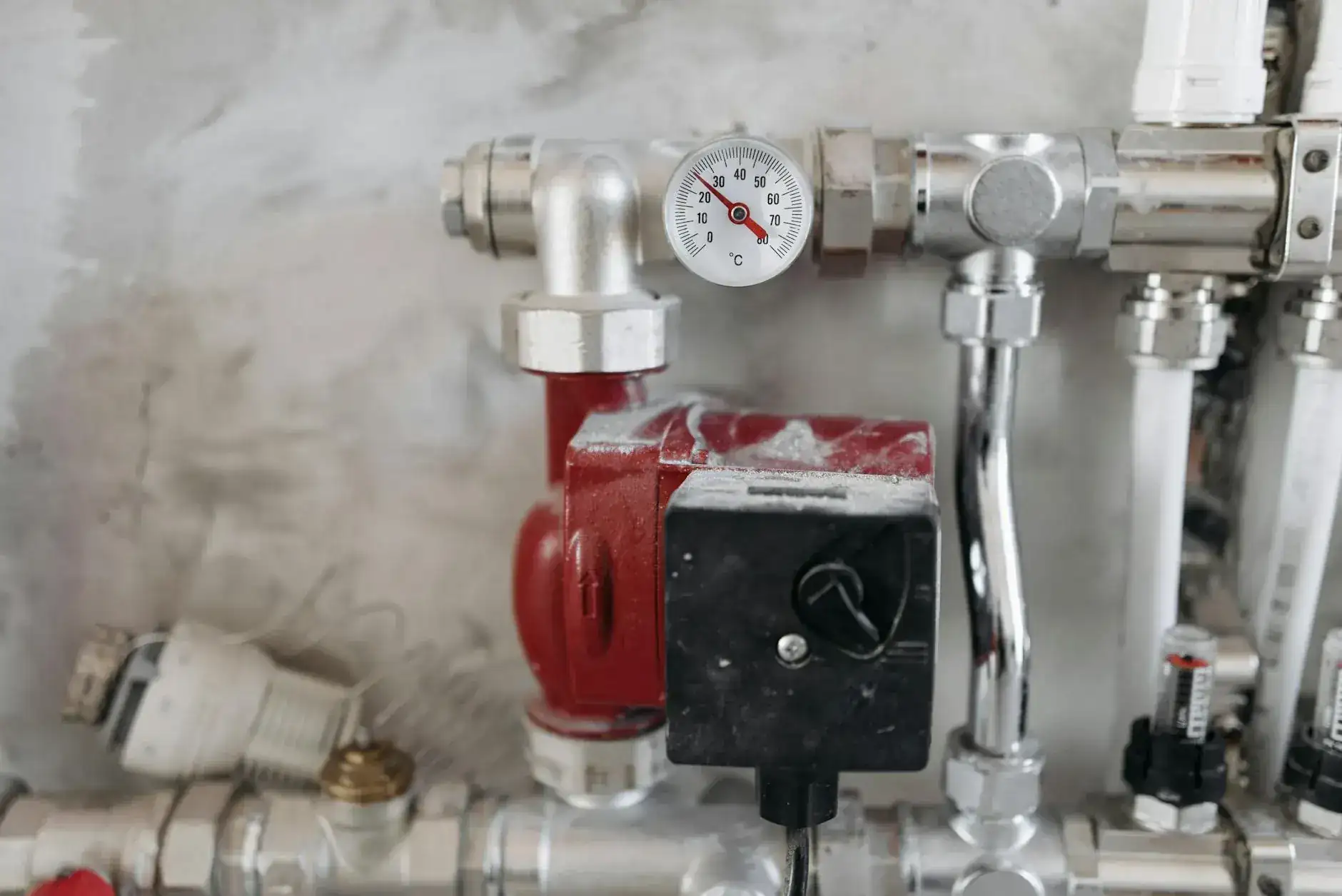

Où se trouve le circulateur ?
Le circulateur est généralement installé :
- Sur le circuit de retour de la chaudière (côté eau froide revenant des radiateurs)
- Dans la chaufferie, sur la tuyauterie principale
- Parfois intégré directement dans la chaudière (notamment les chaudières murales récentes)
Comment fonctionne un circulateur ?
Un circulateur de chauffage comprend :
- Un moteur électrique (généralement 25 à 100 W pour une installation résidentielle)
- Un rotor (turbine) qui crée la pression hydraulique
- Un corps en fonte ou en laiton traversé par l'eau du circuit
Le rotor tourne à grande vitesse dans l'eau (entre 1 000 et 3 000 tr/min selon la vitesse sélectionnée) et crée une dépression à l'entrée, aspirant l'eau du circuit, et une surpression à la sortie, la propulsant vers les radiateurs.
Symptômes d'un circulateur en panne
Un circulateur défaillant se manifeste par plusieurs signes :
- Les radiateurs ne chauffent pas alors que la chaudière fonctionne (indiqué sur le tableau de bord) et la pression est correcte
- Bruit anormal : grincements, cliquetis, vibrations excessives
- Circulateur chaud au toucher mais pas de circulation : le moteur tourne mais le rotor est grippé
- Écart de température nul entre l'aller et le retour (l'eau n'est pas refroidie car elle ne circule pas)
- Fuite d'eau au niveau du circulateur (joint usé)
Pannes courantes et solutions
Rotor grippé
Après un arrêt prolongé (été), le rotor peut se gripper si l'eau du circuit est calcaire. Solution : dévisser le bouchon de déverrouillage (souvent une vis slot visible sur le côté du circulateur) et faire tourner le rotor manuellement avec un tournevis plat jusqu'à ce qu'il se débloque.
Moteur hors service
Si le circulateur ne reçoit pas de courant ou si le bobinage est grillé, le remplacement est obligatoire.
Roulements usés
Un bruit de grincement persistant indique des roulements usés. Remplacement nécessaire.
Aération (bulles d'air)
Des bulles d'air dans le circuit peuvent perturber la circulation. Purgez les radiateurs et utilisez le purgeur automatique.
Comment remplacer un circulateur ?
- Couper l'alimentation électrique du circulateur et de la chaudière
- Fermer les robinets d'isolement de part et d'autre du circulateur (ou vider partiellement le circuit)
- Noter les dimensions : entraxe des boulons (standard 130 mm pour la plupart), diamètre des raccords (DN25, DN32…) et débit/hauteur manométrique requis
- Dévisser le circulateur et récupérer l'eau résiduelle
- Poser les nouveaux joints fournis avec le circulateur de remplacement
- Installer le nouveau circulateur dans le même sens (flèche de direction du flux)
- Rouvrir les robinets et purger l'air du circulateur via le bouchon de purge
- Remettre sous tension et vérifier le bon fonctionnement
Les circulateurs à haute efficacité énergétique (HE)
Depuis 2013, les circulateurs non régulés (vitesse fixe) sont progressivement interdits en Europe au profit des circulateurs à vitesse variable à haute efficacité (classe ErP A).
Un ancien circulateur consomme 50 à 100 W en continu. Un circulateur haute efficacité moderne (type Grundfos ALPHA, Wilo Yonos) consomme 5 à 25 W selon la demande, en adaptant automatiquement sa vitesse aux besoins du circuit.
| Type | Consommation moyenne | Coût électrique/an | Prix d'achat |
|---|---|---|---|
| Ancien circulateur fixe | 70 W | ~153 € (0,25 €/kWh) | 50-100 € |
| Circulateur HE (classe A) | 10 W | ~22 € | 100-250 € |
| Économie annuelle | — | ~131 €/an | — |
Le remplacement d'un vieux circulateur par un modèle haute efficacité se rentabilise en 1 à 2 ans. C'est l'un des meilleurs retours sur investissement en matière de rénovation énergétique.
Conclusion
Le circulateur de chauffage est un composant modeste mais indispensable à votre confort hivernal. En cas de panne, le diagnostic est souvent simple (rotor grippé, moteur hors service) et le remplacement est accessible à un bricoleur soigneux. Profitez-en pour upgrader vers un modèle haute efficacité : l'investissement de 150 à 250 € est remboursé en moins de deux ans grâce aux économies d'électricité, tout en réduisant votre empreinte carbone.
